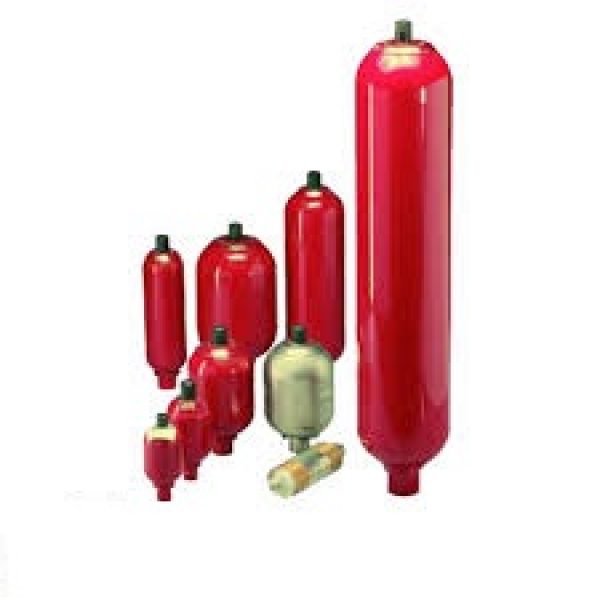

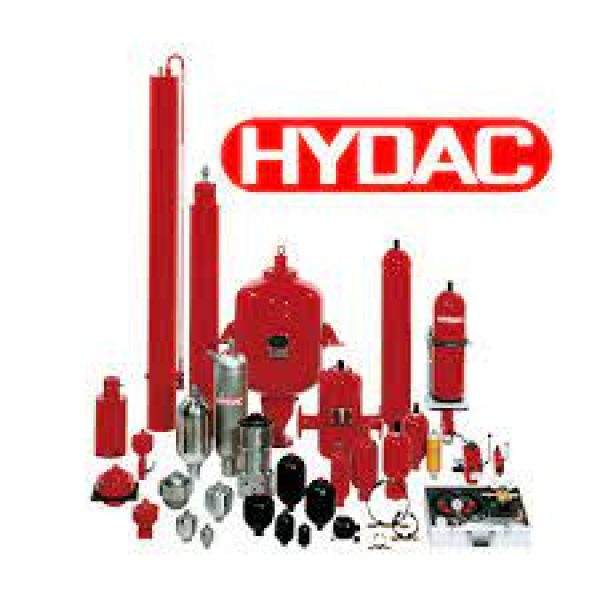

آکومولاتور هیداک
مایع ها عموما غیر متراکم هستند و بنابراین نمی توانند انرژی فشار را ذخیره کنند.از فشردگی یک گاز در باتری های هیدرولیک برای ذخیره مایعات استفاده می شود.باتری های دیافراگم HYDAC بر اساس این اصل ساخته شده اند، با استفاده از نیتروژن به عنوان رسانه های فشرده انرژی را ذخیره می کنند.

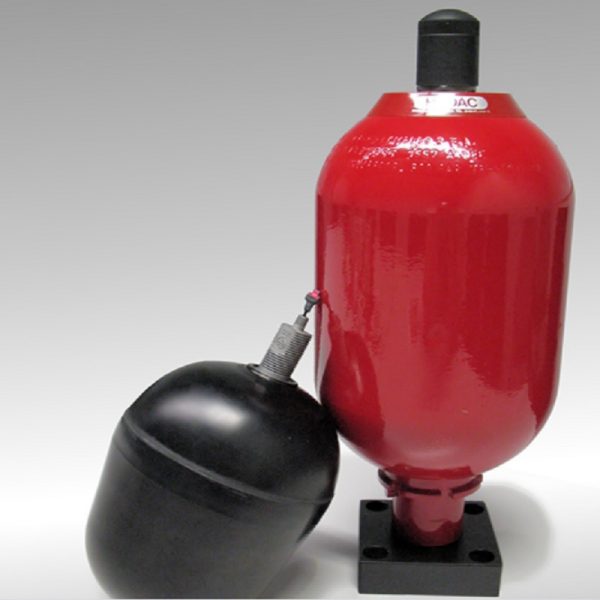

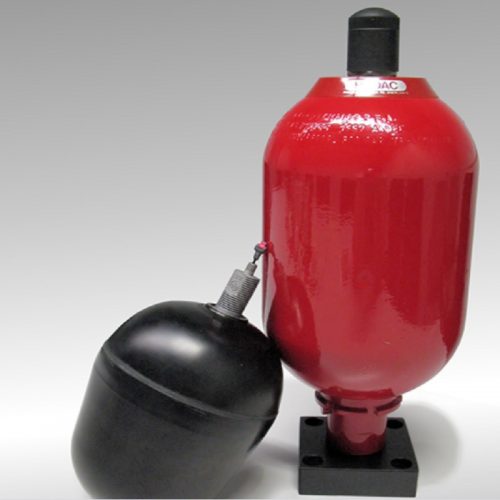

باتری های دیافراگم شامل یک بخش مایع و یک بخش گاز با دیافراگم است که به عنوان صفحه حائل محافظ عمل می کند
بخش مایع به مدار هیدرولیکی متصل است به طوری که با فشرده شدن گاز میزات ذخیره باتری افزایش می یابد.
هنگامی که فشار افت می کند، گاز فشرده گسترش می یابد و مایع ذخیره شده را به مدار وصل می کند.و هنگامی که باتری کاملا خالی است، خروجی هیدرولیک را خاموش می کند و بنابراین باعث آسیب رساندن به دیافراگم می شود
توجه داشته باشید:
باطری های دیافراگم HYDAC هنگام نصب با استاندارد HYDAC ایمن می شوند که مطابق با مقررات اداره تجهیزات فشار PED 97/23 / EC و مقررات آلمان در مورد بهداشت و ایمنی در محل کار (Betr.Sich.V.). می باشد
طراحی
باتری های دیافراگم HYDAC در دو نسخه موجود است.
بدنه یکپارچه (جوش خورده به هم
که شامل موارد زیر است:
– مخزن تحت فشار بادی، قابل شارژ ، به طور خلاصه، کاملا مهر و موم شده است. اتصال سیالات موجود در انواع مختلف دیافراگم ،انعطاف پذیر، برای جدا کردن بخش های مایع و گاز.
-Valve poppet به پایه دیافراگم تنظیم شده است.
بدنه چند تکه (متصل شده با پیچ)
شامل موارد زیر است:
بخش بالایی با اتصال شارژ گاز.
– بخش پایین تر با اتصال مایع
دیافراگم انعطاف پذیر قابل انعطاف برای جدا کردن گاز و مایعات.
سوپاپ مجرای سوپاپی به پایه دیافراگم تعبیه شده است.
مواد سازه دیافراگم
دیافراگم ها در مواد زیر در دسترس هستند
-NBR (لاستیک بوتادین اکریلنیتریل، Perbunan)،
-IIR (لاستیک بوتیل)،
-PTFE (polytetrafluoroethylene)،
-FKM (لاستیک فلوئور، Viton®)،
-ECO (اتیلن اکسید اپی کلرو هیدرین لاستیک).
مواد باید بر اساس مایع و دمای عملیاتی خاص انتخاب شوند
هنگام انتخاب الاستومر، گاز باید تا دمای پایین الاستومر مجاز باشد ، اگر شرایط تخلیه ای معکوس وجود داشته باشد (نسبت فشار بالا p2 / p0،). باعث می شود که ترک خوردگی سرد در الاستومر رخ دهد. دمای گاز را می توان با استفاده از برنامه شبیه سازی HYDAC Accumulator ASP محاسبه کرد.
